Quale codice ordinare se la sigla incisa sul cuscinetto è illeggibile? Si riparte dalle dimensioni d'ingombro: diametro del foro, diametro esterno, larghezza. Per i cuscinetti metrici queste misure sono normalizzate dai piani generali ISO, ed è questa standardizzazione a rendere possibile l'intercambiabilità tra costruttori diversi. Tutto il resto — schermi, tenute, gioco interno — si legge nei suffissi della designazione.
Sempre più spesso, accanto al banco del ricambista, il cuscinetto si cerca anche online. Il punto delicato non è la disponibilità ma la precisione dell'ordine: a parità di numero base, la variante effettiva dipende dai suffissi. Questa guida mette in fila due operazioni — ricavare le misure e leggere il codice completo — perché è la loro combinazione a produrre un ordine corretto.
Due definizioni da fissare prima di tutto
Le dimensioni d'ingombro sono i valori che descrivono lo spazio occupato dal cuscinetto: diametro del foro (d), diametro esterno (D), larghezza o altezza (indicata con B, C, T oppure H a seconda della tipologia) e dimensioni dello smusso (r). Sono i numeri che dicono se il pezzo entra nella sede e sull'albero.
La serie dimensionale è invece la combinazione di serie di diametro e serie di larghezza (per i cuscinetti assiali, serie di altezza) prevista dai piani generali ISO. Stesso foro non significa stesso ingombro: a parità di d, serie diverse producono diametri esterni e larghezze diversi. È il concetto che evita metà degli errori d'acquisto.
Il percorso di identificazione in trenta secondi
Chi ha fretta può fermarsi qui e tornare dopo sui dettagli. La sequenza è sempre la stessa, indipendentemente dalla macchina.
- Rileva le dimensioni d'ingombro sul pezzo pulito: d, D, larghezza o altezza e smusso.
- Individua la serie dimensionale, perché lo stesso diametro del foro non implica lo stesso ingombro.
- Trascrivi i suffissi della designazione: schermi, tenute, gioco interno maggiorato.
- Considera la classe di tolleranza — Normal, P6, P5 — tenendo presente che non sempre compare nella sigla.
Ognuno di questi passaggi ha una sua trappola. Le sezioni che seguono le affrontano una per una.
Quando l'acquisto online funziona e quando conviene fermarsi
Per la manutenzione ordinaria — motori elettrici, pompe, ventilatori, rinvii, ruote di attrezzature — l'e-commerce tecnico offre un vantaggio concreto: mette in fila le varianti costruttive dello stesso numero base e permette di confrontarle in pochi secondi. Un solo codice base può esistere in versione aperta, schermata su un lato, schermata su due lati, con tenuta strisciante su uno o entrambi i lati, con gioco interno standard o maggiorato, in classi di tolleranza differenti. Ogni combinazione è un articolo diverso, e leggerle affiancate su una scheda è più efficace che farsele descrivere a voce.
Ci sono però situazioni in cui vale la pena rallentare. La prima riguarda le applicazioni in cui il cedimento del componente ha ricadute sulla sicurezza delle persone: lì la scelta va concordata con chi ha progettato o mantiene la macchina. La seconda si presenta quando non esiste alcun riferimento affidabile — né codice leggibile, né misure certe, né documentazione — e si sta di fatto tirando a indovinare. La terza è la più sottovalutata: quando la sede è compromessa. Un albero rigato o una sede ovalizzata mettono in difficoltà qualunque ricambio, e il problema non si risolve con un ordine ma con una riparazione meccanica preventiva.
Tre strade per arrivare al codice corretto
Dal cuscinetto smontato
Il codice è inciso su uno degli anelli: conviene cercarlo su entrambe le facce laterali e sulle superfici esterna e interna, dopo aver ripulito la zona. Una fotografia con luce radente, scattata prima di intervenire con il solvente, spesso salva la lettura, perché la marcatura può essere poco profonda e sparire sotto il grasso vecchio o la ruggine. Serve il numero base — per esempio 6205 — e tutto ciò che lo segue, senza tagliare lettere o cifre che sembrano accessorie. Un sistema di denominazione può prevedere un appellativo di base accompagnato da uno o più prefissi e suffissi: per l'ordine conta riportare il codice completo così come compare sul pezzo, lasciando al fornitore il compito di ricondurlo alla variante di catalogo.
Dalle misure

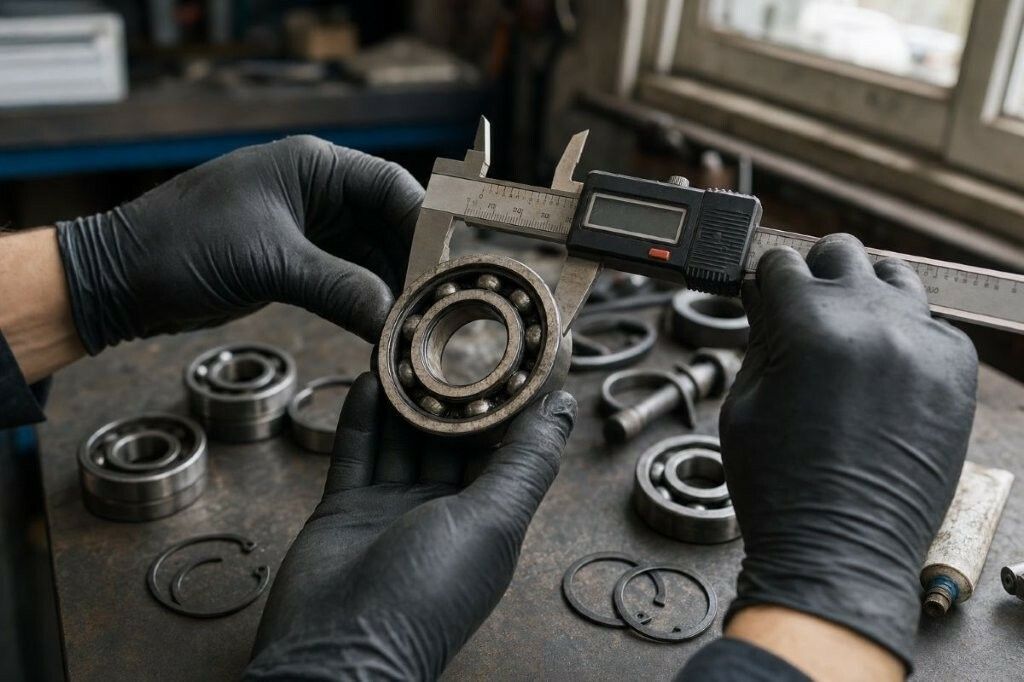

Se l'incisione è illeggibile, cosa frequente sui cuscinetti grippati o corrosi, si passa al calibro. Le dimensioni d'ingombro comprendono diametro del foro, diametro esterno, larghezza o altezza e smusso. Tre accortezze rendono il rilievo utilizzabile: lavorare su un pezzo pulito, ripetere la misura in più punti perché un anello danneggiato può essersi deformato, confrontare il risultato con le serie dimensionali normalizzate o con le tabelle del costruttore. Se il valore letto non corrisponde ad alcuna dimensione standard, prima di ordinare conviene ricontrollare: residui di grasso, punto di misura poco felice, deformazioni locali sono le cause più banali e anche le più frequenti.
Dalla documentazione della macchina
Manuale ricambi, esploso, distinta base. È la via più rapida quando la documentazione esiste, con un'avvertenza: sulle macchine di serie la stessa denominazione commerciale può nascondere revisioni costruttive successive. Numero di matricola e anno di produzione andrebbero confrontati con l'esploso corrispondente, in particolare da parte di chi cerca ricambi agricoli online per attrezzature con vent'anni di servizio alle spalle e più di un aggiornamento tecnico nel mezzo.
Cosa deve avere una scheda prodotto per essere utilizzabile
Una volta in mano il codice o le misure, il problema si sposta sulla pagina del fornitore. Una scheda affidabile riporta d, D e larghezza in chiaro, il codice completo con i suffissi, il tipo di schermatura o tenuta, l'eventuale indicazione del gioco, un'immagine reale del pezzo e la disponibilità effettiva. Se manca una di queste voci, la probabilità di ordinare la variante sbagliata cresce. I filtri contano quanto le schede: poter restringere per serie, per diametro del foro, per tipo di protezione laterale e per gioco riduce l'errore più di qualsiasi descrizione discorsiva.
Un secondo criterio, meno tecnico ma decisivo sui tempi, è la possibilità di chiudere l'intervento in un unico ordine. Chi sostituisce un cuscinetto ha quasi sempre bisogno di altro: un estrattore, anelli elastici di sicurezza, il grasso previsto, talvolta la chiavetta meccanica rovinata durante lo smontaggio, un frenafiletti, qualche utensile sparito da mesi dal carrello dell'officina. Cataloghi che tengono insieme componentistica e utensileria professionale — è il caso di La Meccanica Online, dove accanto ai ricambi si trovano attrezzature e utensili da officina — riducono la probabilità di un secondo ordine, che nella pratica arriva quasi sempre un giorno dopo il necessario.
Terzo elemento: l'assistenza prima dell'acquisto. Poter inviare la fotografia del codice inciso e ricevere una conferma di compatibilità vale più di dieci righe di descrizione. Vale la pena verificare anche condizioni e tempi di reso, perché su un componente ordinato in urgenza la differenza la fa la procedura, non la promessa.
Perché due cuscinetti di marche diverse hanno lo stesso ingombro
L'intercambiabilità non è una fortuna, è il risultato di una normalizzazione internazionale. Per i cuscinetti metrici le dimensioni d'ingombro sono fissate dai piani generali ISO: ISO 15 per i radiali, con alcune eccezioni, ISO 104 per gli assiali, ISO 355 per i rulli conici. La maggior parte dei cuscinetti volventi si conforma a dimensioni standard ISO, ed è proprio questo il prerequisito che consente la sostituzione con un equivalente di un altro costruttore.
Il piano generale è organizzato in serie. Per ogni diametro del foro esistono più serie di diametro, numerate 7, 8, 9, 0, 1, 2, 3 e 4 in ordine di diametro esterno crescente. Dentro ciascuna serie di diametro si collocano le serie di larghezza, numerate 8, 0, 1, 2, 3, 4, 5 e 6 in ordine di larghezza crescente. Per i cuscinetti assiali, al posto delle serie di larghezza si usano le serie di altezza: 7, 9, 1 e 2.
La conseguenza pratica è netta. Cuscinetti conformi ai piani generali ISO hanno le stesse dimensioni d'ingombro quando condividono diametro del foro e serie dimensionale; se cambia la serie, cambia l'ingombro. È il motivo per cui due componenti con lo stesso foro possono non entrare nella stessa sede. Un secondo elemento da non trascurare: accanto ai cuscinetti a dimensioni ISO esistono in commercio cuscinetti con dimensioni in pollici, secondo standard americani e britannici. Si incontrano su macchinari di importazione e vale la pena tenerli presenti quando le misure rilevate non trovano corrispondenza nelle tabelle metriche.
I suffissi: dove si concentra la differenza
Il numero base descrive la geometria; la configurazione del cuscinetto è scritta in ciò che viene dopo. I suffissi possono variare tra sistemi di denominazione, quindi la legenda del produttore va sempre verificata prima di confermare. A titolo di riferimento, nel sistema di denominazione SKF:
- Schermi. I suffissi Z e 2Z indicano uno schermo rispettivamente su uno o su entrambi i lati del cuscinetto. Nella pratica commerciale ricorre anche la forma ZZ, riferita a una schermatura in lamiera stampata sui due lati.
- Tenute. I suffissi RS1 e 2RS1 indicano una tenuta strisciante in gomma NBR su uno o su entrambi i lati. La sigla 2RS, molto diffusa nei cataloghi, viene riferita a tenute in NBR rinforzate in lamiera poste ai due lati.
- Gioco interno. Il suffisso C3 indica un gioco radiale interno maggiorato rispetto allo standard.
Qual è l'uso operativo di queste informazioni? Il più solido è anche il più semplice: replicare la configurazione del pezzo originale, salvo indicazione diversa del costruttore della macchina o del fornitore del cuscinetto. Se l'originale montava una tenuta e si ordina uno schermo, oppure se si passa da gioco maggiorato a gioco standard, si sta cambiando una variabile progettuale, e la modifica ha senso solo se qualcuno l'ha valutata. Nel dubbio, il codice completo trascritto dal pezzo smontato resta il riferimento migliore.
Tolleranze: Normal, P6, P5 e quello che la sigla non dice
Le classi di tolleranza e i valori corrispondenti per alcune caratteristiche sono specificati da ISO 492 per i cuscinetti radiali e da ISO 199 per gli assiali. Nel 2014 entrambe le norme sono state allineate al sistema ISO GPS, cioè alle specifiche geometriche di prodotto ISO 1101 e ISO 5459; ISO 492 è stata poi aggiornata e la versione oggi disponibile è quella del 2023. Per i cuscinetti a sfere e a rulli le classi comuni sono tre: Normal, che rappresenta lo standard di base, Class 6 (P6), con tolleranze più strette della Normal, e Class 5 (P5), più stretta ancora.
C'è un dettaglio poco noto che vale la pena isolare, perché è fonte di equivoci ricorrenti negli acquisti: la classe di tolleranza non è determinabile in tutti i casi dai suffissi della designazione. Quando la classe è quella standard per quel cuscinetto, semplicemente non compare nella sigla. Tradotto per chi ordina: l'assenza di P6 o P5 non significa che il dato manchi o che la scheda sia incompleta. Se un'applicazione richiede una precisione di rotazione superiore, la classe va richiesta esplicitamente e verificata con il fornitore, non dedotta dal silenzio del codice.
Il cuscinetto radiale rigido a sfere, in breve
Resta la tipologia più diffusa per ragioni costruttive precise. Ha anelli esterno e interno massicci, sfere e gabbie, struttura semplice, non è scomponibile, offre lunga durata e richiede poca manutenzione. È disponibile a una o due corone di sfere, con o senza tenute, e trova impiego in moltissime applicazioni. Proprio perché rappresenta la soluzione standard, viene talvolta scelto per abitudine: in applicazioni particolari può essere necessaria una tipologia diversa, e in quel caso la valutazione va fatta con chi conosce a fondo la macchina, non risolta con un cambio di suffisso.
Checklist prima di confermare l'ordine
- Misure d, D e larghezza rilevate su un pezzo pulito, ripetute in più punti e confrontate con le tabelle dimensionali, senza arrotondamenti a occhio.
- Serie dimensionale verificata: stesso diametro del foro non implica stesso ingombro.
- Codice completo trascritto dall'originale, suffissi inclusi, e confronto con la legenda del produttore scelto.
- Ipotesi pollici valutata quando le misure non trovano corrispondenza fra le dimensioni metriche, in particolare su macchine di importazione.
- Classe di tolleranza richiesta esplicitamente se l'applicazione la esige, senza dedurla dall'assenza di suffissi.
- Condizioni di albero e sede controllate prima dell'ordine, non a pacco già arrivato.
- Codici standardizzati a magazzino, dove si tiene scorta, per ridurre i tempi al prossimo fermo.
Gli errori che tornano più spesso
Il primo è ordinare il numero base ignorando ciò che lo segue, e ritrovarsi in mano una configurazione diversa da quella smontata. Il secondo è confondere serie dimensionali, fidandosi del solo diametro del foro. Il terzo è più insidioso e riguarda il metodo più che il ricambio: sostituire il componente senza interrogarsi sulle condizioni al contorno. Se un cuscinetto cede dopo poche settimane, prima di rimontare lo stesso codice conviene verificare allineamento, tensionamento delle trasmissioni, stato delle tenute, pulizia e geometria della sede. Non esiste una causa unica, ma rimettere un pezzo nuovo in un contesto invariato espone alla ripetizione del guasto.
Una nota sul montaggio, senza entrare in prescrizioni che dipendono dal caso: le istruzioni del produttore indicano come e su quale anello applicare la forza durante l'inserimento. Seguirle fa parte del ricambio corretto quanto la scelta del codice, perché un danneggiamento in fase di montaggio si manifesta spesso a distanza di settimane, quando nessuno collega più le due cose.
Comprare bene, in questo mestiere, è soprattutto una questione di lettura. Le dimensioni d'ingombro dicono se il pezzo entra, la serie dimensionale conferma l'equivalenza, i suffissi descrivono la configurazione, la classe di tolleranza definisce la precisione. Quattro livelli di informazione, quasi tutti già scritti sul pezzo vecchio o nel catalogo: il tempo speso a decifrarli è di regola inferiore a quello di un reso.
